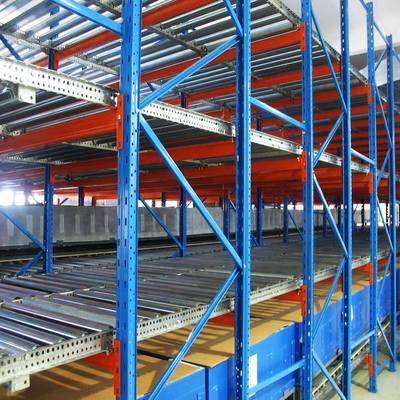

Estante Dinâmica para Paletes

—

A estante dinâmica é um tipo derivado da estante para paletes.

Adota uma calha de rolos ou uma bandeja com rodas inferiores, e a calha é inclinada (cerca de 3°), e a entrada e saída de mercadorias é realizada usando a autogravidade das mercadorias.

É adequado para armazenar grandes quantidades e o mesmo tipo de mercadorias. A taxa de utilização do espaço é muito alta, especialmente adequada para armazenar mercadorias que têm um determinado período de garantia e não são adequadas para acúmulos de longo prazo.

Estantes dinâmicas· Estante de Armazenamento de Armazém · Fabricado na China

As estantes dinâmicas, devido às suas características inerentes, exigem maiores requisitos de estabilidade e segurança de toda a estrutura quando as paletes deslizam de uma altura. Nossos engenheiros profissionais implementaram muitas medidas de proteção de acordo com os padrões nacionais para evitar riscos. Os detalhes são os seguintes:

Rolos: Usamos uma série de rolos D60*2-12 com eixo elástico com tratamento de superfície galvanizada, que são resistentes ao desgaste e aumentam sua vida útil.
Rolos de Amortecimento (Controladores de Velocidade): Estes são colocados na calha junto com os rolos e são usados ​​principalmente para evitar que os itens nas estantes dinâmicas acelerem devido à gravidade. Quanto mais pesado for o item, maior será a velocidade e maior será a força de frenagem fornecida pelos rolos de amortecimento. Isso garante que os itens se movam lentamente ao longo da calha a uma velocidade estável de no máximo 0,3 metros por segundo, garantindo a segurança dos itens e dos operadores.
Vigas: As vigas dianteiras e traseiras são conectadas às colunas usando aço angular espesso de alta qualidade (10 mm de espessura), enquanto a viga do meio usa vigas de caixa de alta qualidade. Isso aumenta a estabilidade geral das estantes, ao mesmo tempo em que suporta efetivamente os suportes dos rolos.
Suportes de Rolos: Usamos aço laminado a frio em forma de C de 80*40*3,0, com tubos de aço de alta resistência e espessura (3 mm de espessura) para fornecer suporte mais forte para os rolos. Suportes de calha resistentes garantem que os rolos não se deformem durante a operação.
Placas Guia: Estas limitam as paletes à posição correta quando as empilhadeiras colocam as mercadorias, evitando o deslizamento ou queda inesperada das mercadorias durante o movimento, melhorando assim a segurança operacional.
Separadores: Estes separam as mercadorias adjacentes no ponto de entrega, garantindo que o item seguinte só possa se mover para o ponto de entrega depois que o primeiro item for removido. Isso evita interferências e efeitos cruzados entre as mercadorias, garantindo que cada item possa ser extraído suavemente no momento certo, melhorando a suavidade do processo de entrega.
Protetor de Estrutura: O Protetor de Estrutura mais espesso e mais alto (4,0 mm de espessura) fornece uma camada de proteção adicional para as estantes, evitando danos e deformações causadas por colisões de empilhadeiras com as estantes.
Placas de Nivelamento: Instaladas na base da estrutura usando parafusos de expansão de alta qualidade, estas permitem o ajuste do ângulo de inclinação das estantes, garantindo o movimento suave das mercadorias.

Estantes dinâmicas · Estante de Armazenamento de Armazém · Fabricado na China

As estantes dinâmicas consistem nos seguintes componentes:

—

Estrutura: A estrutura é um dos componentes básicos da estrutura. É composta por montantes, escoras, placas de base e alguns elementos de fixação ao chão.
Viga: As vigas são instaladas horizontalmente. Elas unem as estruturas e suportam a carga de mercadorias. Em estantes dinâmicas, as vigas suportam os rolos para que as mercadorias possam se mover no sistema.
Orientação de Paletes: Ajuda os operadores a evitar desviar-se do seu curso correto ao despejar cargas unitárias na cama de rolos. Além disso, evitam potenciais impactos que danifiquem a estrutura.
Rolos: É um elemento essencial em estantes dinâmicas. Torna todo o sistema FIFO. Paletes ou caixas podem se mover da extremidade superior pela gravidade nos rolos.
Calhas de Rolos: Fabricadas a partir de tubos de aço de alta resistência e paredes espessas (3 mm de espessura), estas calhas são conectadas às vigas e normalmente têm uma inclinação de 3°-5°.
Separador de Paletes: Instalado na extremidade da saída da estante, isola as mercadorias adjacentes na mesma faixa. Quando o primeiro item é removido, o item seguinte pode então ser movido para o mecanismo de ligação da saída.
Rolos de Freio: É um elemento de segurança colocado ao longo da cama de rolos. Controla a velocidade de uma palete unitária de uma extremidade da estrutura para a outra.
Batentes de Paletes: É o componente localizado na extremidade da esteira de rolos. É possível parar o movimento da palete. Isso significa que a palete atingiu a posição mais avançada e está pronta para ser removida.

Estantes dinâmicas· Estante de Armazenamento de Armazém · Fabricado na China

Componentes:

—

1. Estrutura vertical: 80×60×2.0, 90×70×2.0, 100×70×2.0, 120×95×2.0-2.5mm, etc.
2. Secção de vigas em caixa: 80×50×1.5, 100×50×1.5, 110×50×1.5, 120×50×1.5-2.0, 140×50×1.5-2.0, 160×50×1.5-2.0, 180×50×2.0mm, etc.
3. Suportes horizontais e diagonais, placas de pé verticais, pinos de travamento de segurança, parafusos e porcas, âncoras e todos os componentes necessários.

Estantes dinâmicas· Estante de Armazenamento de Armazém · Fabricado na China

Acabamento

—

Acabamento com pintura de revestimento em pó de alta qualidade.

Estantes dinâmicas · Estante de Armazenamento de Armazém · Fabricado na China

Parâmetro Técnico

—
