Grandes ventiladores de teto HVLS para armazém, grandes ventiladores de teto industriais para fábrica, ventiladores W.
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | HuaYide |
| Certificação: | CE&ISO |
| Número do modelo: | W.Fans |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 GRUPO |
|---|---|
| Preço: | can be negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 3 a 7 dias úteis |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 600 por mês |
|
Informação detalhada |
|||
| Tipo: | Fã de fluxo axial | Características: | Anti-ferrugem, Proteção contra corrosão |
|---|---|---|---|
| Potência: | 1.5 kW/1.1 kW | Garantia: | 3 anos |
| Diâmetro do fã: | 8FT-24FT | Área de cobertura: | 1500 Spuare Meter |
| Não de lâmina: | 5 PCS | Motor: | PMSM |
| Indústrias aplicáveis: | Indústrias aplicáveis | Materiais: | Material de lâminas anti-colisão de classe de aviação |
| Realçar: | Grandes fãs de teto industriais,Ventiladores de baixa velocidade de alto volume,Grandes fãs de teto de HVLS |
||
Descrição de produto

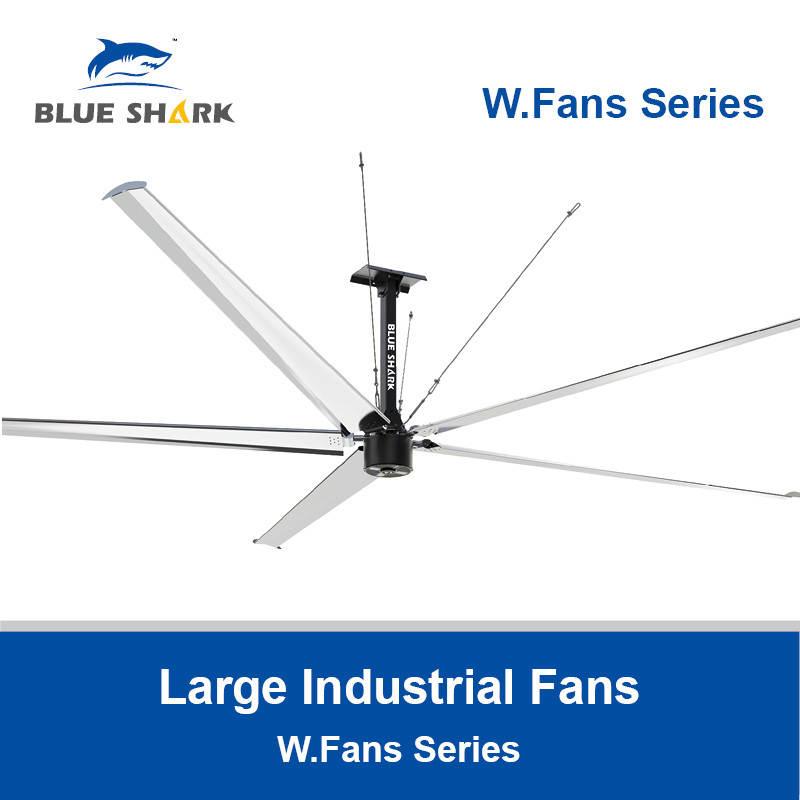

Ventiladores de teto industriais de grande porte
W.Fans Series
- Não.
Série W.FANS
- Não.
A série W.FANS é um novo ventilador industrial supergrande HVLS de economia de energia desenvolvido de forma independente com base no princípio PMSM (Permanent Magnet Synchronous).
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Características dos ventiladores da série W.
- Não.
No 1 /
Sistema dinâmico: motor síncrono de ímã permanente Pmsm
1.Mais forte: um binário impressionante de 260 N. m, com força motriz mais forte e binário mais suave;
2.Mais eficiente: rotor externo exclusivo com design de binário elevado, maior precisão de controlo;
3.- Não.Maior economia de energia: poupar energia em 30%, cumprir o padrão de economia de energia de alta eficiência E4 e cumprir o novo padrão nacional de eficiência energética GB30253-2013
4.- Não.Sem manutenção ao longo da vida: completamente selado, sem necessidade de substituir óleo lubrificante, vedações de óleo e outros acessórios, economizando uma grande quantidade de custos de manutenção na fase posterior;
5.- Não.Mais silencioso: 38 dB de volume ultra baixo, com apenas o som do vento no ouvido;
6.Baixo aumento da temperatura: aumento da temperatura do motor abaixo de 35 °C, maior duração!
No 2 /
Sistema de controlo: controlo de frequência variável
1.Fácil de depurar macros de aplicativos embutidos, sem necessidade de auto-aprendizagem
2Excelente desempenho, perfeitamente correspondente aos parâmetros de funcionamento do motor de carga
3Operação de baixo ruído, controlo de algoritmo otimizado para arranque suave
4. Segura e fiável, com múltiplos programas de protecção integrados para melhorar a vida útil do produto
No 3 /
Conexão estrutural:projeto de estrutura patenteado para partes-chave da ligação da haste e da boca,garantir a segurança global do ventilador
1.Conexão entre a lâmina e o pétio
O cabo da lâmina é feito de liga de alumínio 6061t6 de grau de aviação, que é processado com precisão por CNC de 4 eixos e envolto com poliuretano pu (com alta resistência, absorção de choques, resistência ao desgaste,resistência ao óleo, resistência a rasgos, resistência à corrosão química e resistência à radiação).É intimamente combinado com a câmara tampão da lâmina para liberar eficientemente a vibração e estresse gerados pela rotação da lâmina, eliminar a ressonância, reduzir a carga do motor e prolongar a vida útil.
2. Conexão entre pétio e eixo da roda
Ao bloquear a alça da lâmina com o eixo da roda/motor através de uma secção transversal convexa côncava em etapas, a estrutura global é utilizada para suportar a força centrífuga durante o funcionamento do ventilador,e todos os elementos de fixação não são submetidos à força.
3- Conexão entre o motor e a placa de flange
Anel de segurança: conectar 5 alças de lâmina com a tampa superior do motor e utilizar um método de bloqueio estrutural para atingir a tensão estrutural global; placa antiderrapagem:A secção "côncava" da placa de flange e a secção "convexa" do anel anti-caída mordem e agarram-se sob a ação da gravidade, assegurando a ligação fiável entre a placa de flange do motor e o motor.
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
10+ Garantias de segurança
Garantir que os grandes ventiladores industriais funcionem com segurança, lidam facilmente com vários ambientes de funcionamento adversos
- Não.
| 1 | Monitorização em tempo real e manutenção proativa O sistema de controlo remoto inteligente monitora em tempo real os parâmetros de funcionamento do equipamento, o aumento da temperatura do motor e o nível do equipamento. |
| 2 | Protecção do enrolamento de cordas de arame A placa de instalação e a viga são enroladas com uma corda de aço de resistência à tração de 1000 kg para garantir que a estrutura geral do ventilador não se solte ou caia. |
| 3 | Dispositivo de amortecimento e tampão O cabo da lâmina e as lâminas estão ligados de forma não rígida através de um dispositivo de amortecimento de vibrações,com uma almofada de borracha de isolamento de vibração única que absorve a maior parte das vibrações geradas pelas lâminas durante o funcionamento do ventilador. |
| 4 | Anel de segurança Conecte os 5 caules das folhas com a tampa do motor para garantir que os caules das folhas não se separem e caem. |
| 5 | Rebites de lâminas de alta resistência Cada lâmina é rivetada com 16 rivetes de alta resistência e a câmara tampão de cima para baixo, formando uma superfície independente para tensão..Cinco toneladas. |
| 6 | Conexão do cabo da lâmina de estilo mortice e tenon Conexão entre o martelo e o tenão: a secção "côncava" do cabo da lâmina forma uma junção com a secção "convexa" do tampão,Eliminar a força centrífuga para fora da lâmina durante a operação do ventilador e a força de cisalhamento durante o arranque e a parada do ventilador. |

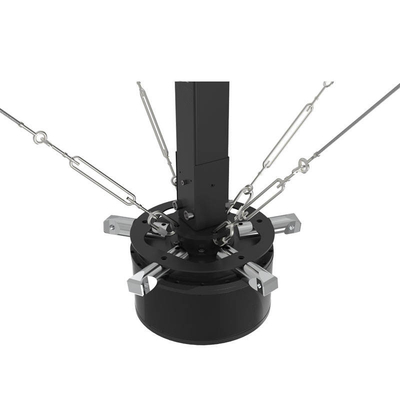

| 7 | Proteção de balanço de corda de arame de aço As quatro cordas de arame de aço utilizam o princípio do equilíbrio e são puxadas e fixadas pelo edifício para garantir que a máquina do ventilador não seja balançada ou caída devido a forças externas e fluxo de ar. |
| 8 | Sistema de alarme anormal O sistema de controle de frequência variável vem com sobrevoltagem, sobrecarga e proteção contra acidentes de curto-circuito, e automaticamente alarma e para a operação do ventilador quando encontra anormalidades. |
| 9 | Material de manobra de lâmina de alta resistência à tração 6061-T6 pétiolo, alta resistência, alta dureza, pode atingir HB90 graus ou superior, tem boa resistência à corrosão, e pode suportar uma resistência à tração de 205MPa. |
| 10 | Disco anti-caída A secção "côncava" da brincadeira e a secção "convexa" do anel anti queda mordem e agarram-se sob a ação da gravidade,assegurar a ligação fiável entre a flange do motor e o motor. |
| 11 | Rationalizar o projeto da lâmina de seção transversal variável Aplicando a aerodinâmica e outras teorias de comprimento de cordas, combinadas com o princípio da velocidade linear relativa, a lâmina estreita e afina gradualmente da raiz à ponta, com uma força mais equilibrada,abastecimento de ar mais uniforme, e sem vazios no centro. |
| 12 | Material de lâminas anti-colisão de classe de aviação 15052 placa de alumínio de aviação de espessura de 0,5 mm pode suportar uma força de tração de mais de 3 toneladas, com uma resistência de material ultra-alta,garantir que as lâminas possam transformar rapidamente e absorver efetivamente forças externas quando impactadas, evitando a fratura da lâmina, evitando, ao mesmo tempo, danos no motor e noutros componentes estruturais. |
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Tecnologia de base
Projeto da lâmina:Seção transversal variável de linha de fluxo
1.Projeto da lâmina: secção transversal variável racionalizada
Através da análise de simulação aerodinâmica, aplicando a teoria do comprimento de corda igual, combinada com o princípio da velocidade linear relativa,foi desenvolvida e concebida uma lâmina de ventoinha de secção transversal variável e racionalizada, que gradualmente se estreitou e afinou da raiz da lâmina à ponta, com uma força mais equilibrada, um suprimento de ar mais uniforme e nenhuma cavidade no centro.
2.Seleção do material da lâmina:Placa de liga industrial de grau de aviação
Adotando 5052H32 de alta qualidade 1.5mm de alumínio de liga de aviação placa-mãe, CNC de formação de precisão, maior resistência e flexibilidade, garantindo nenhuma fratura.Cada lâmina pesa apenas 60,7 kg (7,3 m de diâmetro, excluindo as partes tampão), com um pequeno número de lâminas e peso leve, reduzindo a carga do motor, prolongando a vida útil e garantindo segurança e economia de energia.
3.Conexão de lâmina - Processo de rivetagem de vários pontos
16 rebites de núcleo de aço de alta resistência são separados e rebitados para cima e para baixo (um único rebites pode suportar 1500 kg de tensão),formando superfícies independentes nas camadas superior e inferior das lâminas para suportar a forte força centrífuga quando o ventilador estiver a funcionar a velocidade máxima.
Estrutura de amortecimento patenteada: Componentes de ventilador eficientes
1.Borracha absorvente de choques
Com uma coordenação de alta precisão com a câmara tampão da lâmina, absorve eficientemente a tensão e a vibração do fluxo de ar da lâmina, reduz a carga do motor e prolonga a vida útil.
2.1 ° Micro para cima
Existe um limite de ângulo preciso na câmara tampão, e a alça da lâmina é ligada à câmara tampão para formar um movimento ascendente de 1 micro °,eliminando eficazmente a força reversa gerada durante a operação do ventilador e formando um fluxo de ar cônico, não existindo vazios no centro e aumentando a cobertura.

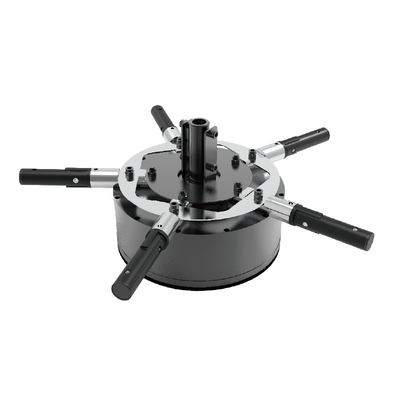

Patenteado Hub Integrado:o núcleo da segurança dos ventiladores
Hub integrado de patentes
Por interligação das placas de pressão superior e inferior com os degraus côncavos e convexos da alça da lâmina, a alça da lâmina é integrada com o moinho/motor,e a estrutura global é utilizada para suportar a força centrífuga durante o funcionamento do ventilador, sem qualquer tensão em todos os elementos de fixação.
Patente de mancha interna do eixo do cone
Um kit de cone interno patenteado é instalado no centro do hub, formando um auto-bloqueio estrutural com a saída do motor do rotor interno,que naturalmente se expande e se aperta sob a ação da gravidade, assegurando uma ligação fiável entre o eixo global e o motor.
Estrutura anti-queda de segurança
Anel anti-caída e motor do rotor interno: conectar 5 alças da lâmina com o anel anti-caída através de parafusos,e formar uma mangueira pendurada com o chassi do quadro para evitar a queda devido ao descolamento do eixo da roda ou à quebra do eixo;
Anel anti queda e motor do rotor externo
O anel anti-queda forma um colar com a flange do motor, garantindo uma fixação eficaz em caso de quebra do eixo do motor e garantindo uma operação segura.
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Princípios
- Não.
1. Gestão inteligente
1 Controle e gestão centralizados de todos os ventiladores na mesma oficina/área, um único terminal de controlo pode gerir e controlar até 48 ventiladores.
2 A velocidade pode ser regulada formalmente, o ventilador pode ser ligado e desligado em intervalos regulares para evitar operações repetidas pelo pessoal e reduzir os danos ao equipamento.
3 Comunicação sem fios, evitando cablagem complicada e de longa distância, controlo remoto por APP de telemóvel.
2Operação Supervisão
Monitorização em tempo real dos dados operacionais durante 7*24 horas.
2 Monitorização em tempo real, monitorização do estado de funcionamento a qualquer momento e em qualquer lugar.
3 Alarme em tempo real para detecção de anomalias, diagnóstico preciso das causas de avaria e geração de códigos de avaria, transmissão em tempo real
3- Serviço de vendas a distância
Receber alarmes de falha de equipamento em tempo real, gerar rapidamente planos de manutenção com base em dados de diagnóstico, melhorar a colaboração
Eficiência com os utilizadores, resolução rápida dos problemas no local, prestação de um melhor serviço aos utilizadores.
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Perguntas frequentes
- Não.
| 1 | É uma empresa comercial ou fabricante? Somos fábrica.Nós somos.especializada na fabricação de ventiladores de teto industriais HVLS para ventilação de arrefecimento de grandes espaços |
| 2 | Qual é a principal aplicação do ventilador HVLS? Adequado para grandes espaços, como fazenda, logística, armazém, ginásio, supermercado, igreja, shopping, escola, parque industrial e assim por diante. |
| 3 | Quanto tempo tem para entregar? Depende da quantidade, normalmente 3 a 10 dias úteis. |
| 4 | Qual é o seu MOQ? O nosso MOQ é 1 conjunto, seja qual for a sua exigência - grande ou pequena - estamos preparados para colocar a nossa experiência a trabalhar para si |
| 5 | Aceita OEM? Sim, mas preciso de cumprir o MOQ. |
| 6 | Por que eu deveria escolher os fãs azuis do Shark em vez de outras marcas? Os nossos ventiladores, o design único da lâmina, mais leve em peso, a ligação Mortise e Tenon, muito mais segura. |
