Ventilador de teto industrial grande para armazém Ventiladores de HVL grandes para fábrica Ventiladores D.Série
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | BLUE SHARK |
| Certificação: | CE&ISO |
| Número do modelo: | D.Fans |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 SET |
|---|---|
| Preço: | can be negotiable |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 3 a 7 dias úteis |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 600 por mês |
|
Informação detalhada |
|||
| Tipo: | Ventilador de fluxo axial | Suporte personalizado: | OEM, ODM |
|---|---|---|---|
| Material da lâmina: | Liga de alumínio | Voltagem: | 110V-440V |
| Diâmetro do ventilador: | 10ft-26ft | Área de cobertura: | 452-2462 metros quadrados |
| Não de lâmina: | 5 peças | Motor: | PMSM |
| Indústrias aplicáveis: | Indústrias aplicáveis | Materiais: | Material de lâminas anti-colisão de classe de aviação |
| Destacar: | Grande fã de teto industrial,Ventilador de teto para Armazém,Ventilador de tecto de grande porte |
||
Descrição de produto

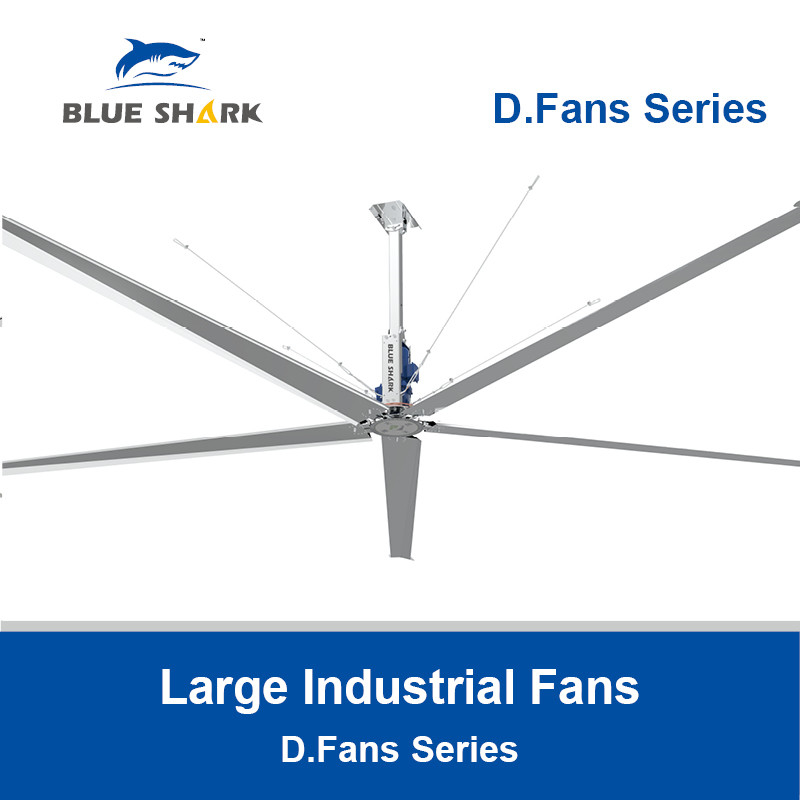

Ventiladores de teto industriais de grande porte
Série D.Fans
- Não.
Série D.FANS
- Não.
A série D.FANS é um novo tipo de ventilador industrial supergrande HVLS de poupança de energia desenvolvido independentemente pela Company Ventilation com base nos princípios aerodinâmicos.grande volume de ar, e sem circulação de ar de ângulo morto, promovendo 1-3 níveis de efeito do vento natural.remoção de fumaça e poeira, reduz a concentração de bactérias e resolve eficazmente problemas como a congestão e a umidade, a estratificação do fluxo de ar e a retenção de poeira em espaços altos.
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Características dos ventiladores da série D.
- Não.
No 1 /Máquinas e aparelhos eléctricos: german nord ou outras marcas do mesmo nível
1.Alta eficiência energética: cumprir as normas IE2 de alta eficiência e poupança de energia, poupando 5-10% de energia em comparação com IE1;
2.Alta fiabilidade: elevada capacidade de suporte axial e radial, garantindo a fiabilidade operacional;
3.- Não.Baixo ruído: processo de montagem e processo de moagem de engrenagens com baixo nível de reação negativa, com baixa vibração e baixo nível de ruído;
4.Fator de segurança elevado: Fortalecer a estrutura do quadro do rolamento, a estrutura do eixo trapezoidal, aumentar o selo do óleo, fortalecer a estrutura do corpo e alcançar um maior fator de segurança:
5Certificado pela CCC, CE, UL.
No 2 /Sistema de controlo: controlo de frequência variável
1.Fácil depuração, macros de aplicativos embutidos, sem necessidade de autoaprendizagem;
2Excelente desempenho, perfeitamente correspondente aos parâmetros de funcionamento do motor de carga;
3- Operação de baixo ruído, controlo de algoritmo otimizado para arranque suave;
4Segura e fiável, com múltiplos programas de proteção incorporados para aumentar a vida útil do produto.

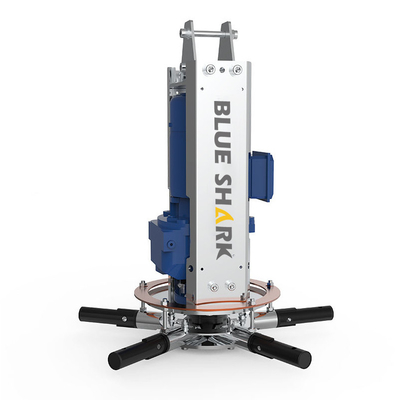

No 3 /Chassi do eixo da roda
1Melhor desempenho mecânico: Feito de 6061T6 material de alumínio de grau de aviação processado por torno CNC e processo de usinagem de precisão CNC, a aparência permanece altamente consistente,A linha de fluxo de metal está completa., e o chassi tem melhor desempenho mecânico;
2. Equilíbrio dinâmico mais preciso: Após o mecanizado CNC, a tolerância de precisão do chassi é controlada a 100um, garantindo um equilíbrio dinâmico preciso do chassi.
No.4 /Lâmina de ventilador:Lâmina de ventilador de aviação de secção transversal variável
1.Material de chapa de alumínio 5052H32 de grau de aviação, de espessura de 1,5 mm, com 5 lâminas capazes de suportar uma força de tração superior a 3 toneladas, sem quebrar em caso de impacto;
2. lâmina de ventoinha de secção transversal variável: a lâmina estreita-se gradualmente da raiz até à ponta, afina e amplia-se na cauda, com uma força mais equilibrada, sem risco de fratura, menos resistência ao vento,fluxo de ar mais uniforme e sem cavidade no meio;
3. Mais leve e mais seguro: A lâmina do ventilador de 7,3 metros pesa apenas 6,7 kg por peça, tornando-a mais leve e mais segura
No 5 /Conexão de torção e tensão:
A estrutura de ligação completa de morte e tenão garante a segurança geral do ventilador
1.Motor e chassi: estreitamente ligados através de cones internos e externos, mesmo que o eixo do motor esteja solto e quebrado, os cones internos e externos formam um bloqueio estrutural para evitar a queda;
2.Cassi e alça da lâmina: a alça da lâmina está ligada ao chassi através de uma articulação de martelo e tenão de tipo gancho, e os parafusos não são forçados, garantindo a resistência geral;
3- lâmina e pétiolo: estreitamente combinados com a câmara tampão da lâmina, liberando eficientemente as vibrações e tensões geradas pela rotação da lâmina, eliminando a ressonância, reduzindo a carga do motor,e prolongar a vida útil.
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
10+ Garantias de segurança
Garantir que os grandes ventiladores industriais funcionem com segurança, lidam facilmente com vários ambientes de funcionamento adversos
- Não.
| 1 | Anel de segurança de retenção de queda Conecte os 5 caules da folha com a tampa do motor para garantir que os caules da folha não se separam e caem |
| 2 | Proteção contra enrolamentos de fios de arame A placa de instalação e a viga são enroladas com uma corda de aço de resistência à tração de 1000 kg para garantir que a estrutura geral do ventilador não se solte ou caia. |
| 3 | Dispositivo de auto-bloqueio anti-queda O dispositivo de aperto do eixo de saída do motor (design de cone interno patenteado) forma um mecanismo de auto-bloqueio estrutural, garantindo que o hub e o eixo de saída não se soltem. |
| 4 | Núcleo integrado O cubo da roda integrado patenteado é incorporado com 5 elementos de fixação de forma especial,que sejam autônomos e possam suportar uma força de tração superior a 11 toneladas após terem sido testados por departamentos governamentais competentes. |
| 5 | Monitorização em tempo real e manutenção proativa O sistema de controle remoto inteligente da Dawang monitora os parâmetros de funcionamento do equipamento, o aumento da temperatura do motor e o nível do equipamento em tempo real.Capacidade de 1,5 toneladas. |
| 6 | Uma secção transversal variável racionalizada concebida para: Adotando a teoria do comprimento de corda igual na rodinâmica, combinada com o princípio da elasticidade linear relativa,A lâmina fica mais estreita e mais fina gradualmente da raiz da lâmina à ponta da lâmina, a força sobre as lâminas é mais equilibrada, fazendo com que a lâminas movam o ar de forma mais uniforme, sem nenhum buraco debaixo do ventilador. |
| 7 | Sistema de alarme anormal O sistema de controle de frequência variável vem com sobrevoltagem, sobrecarga e proteção contra acidentes de curto-circuito, e automaticamente alarma e para a operação do ventilador quando encontra anormalidades. |
| 8 | Proteção de balanço de corda de arame de aço As quatro cordas de arame de aço utilizam o princípio do equilíbrio e são fixadas pela tração do edifício, garantindo que a máquina do ventilador não seja balançada ou deixada cair por forças externas e fluxo de ar. |
| 9 | Rebites de lâminas de alta resistência Cada lâmina é rivetada com 16 rivetes de alta resistência e a câmara tampão de cima para baixo, formando uma superfície independente para tensão..Cinco toneladas. |
| 10 | Conexão do cabo da lâmina de estilo mortice e tenon Conexão entre o martelo e o tenão: a secção "côncava" do cabo da lâmina forma uma junção com a secção "convexa" do tampão,Eliminar a força centrífuga para fora da lâmina durante a operação do ventilador e a força de cisalhamento durante o arranque e a parada do ventilador. |
| 11 | Módulo de segurança antidesoldagem O dispositivo de ligação em forma de L liga firmemente a placa de flange do rack à sua coluna, mesmo que a placa de flange esteja separada da coluna, a estrutura geral do rack é firme e não cai. |
| 12 | Dispositivo de amortecimento e tampão As pétioles são feitas de 6061T6 de liga de alumínio de grau de aviação revestidas com borracha de poliuretano, que combinam perfeitamente com a cavidade tampão da lâmina.Ele pode liberar a tensão da lâmina e vibração do fluxo de ar gerada pela lâmina quando ele corre, e eliminar a ressonância de forma eficiente, o que aumenta a carga motora e prolonga a vida útil. |
| 13 | Material de lâminas anti-colisão de classe aviadora 15052 placa de alumínio de aviação de espessura de 0,5 mm pode suportar uma força de tração de mais de 3 toneladas, com uma resistência de material ultra-alta,garantir que as lâminas possam transformar rapidamente e absorver efetivamente forças externas quando impactadas, evitando a fratura da lâmina, evitando, ao mesmo tempo, danos no motor e noutros componentes estruturais. |
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Tecnologia de base
Projeto da lâmina:Seção transversal variável de linha de fluxo
1.Projeto da lâmina: secção transversal variável racionalizada
Através da análise de simulação aerodinâmica, aplicando a teoria do comprimento de corda igual, combinada com o princípio da velocidade linear relativa,foi desenvolvida e concebida uma lâmina de ventoinha de secção transversal variável e racionalizada, que gradualmente se estreitou e afinou da raiz da lâmina à ponta, com uma força mais equilibrada, um suprimento de ar mais uniforme e nenhuma cavidade no centro.
2.Seleção do material da lâmina:Placa de liga industrial de grau de aviação
Adotando 5052H32 de alta qualidade 1.5mm de alumínio de liga de aviação placa-mãe, CNC de formação de precisão, maior resistência e flexibilidade, garantindo nenhuma fratura.Cada lâmina pesa apenas 60,7 kg (7,3 m de diâmetro, excluindo as partes tampão), com um pequeno número de lâminas e peso leve, reduzindo a carga do motor, prolongando a vida útil e garantindo segurança e economia de energia.
3.Conexão de lâmina - Processo de rivetagem de vários pontos
16 rebites de núcleo de aço de alta resistência são separados e rebitados para cima e para baixo (um único rebites pode suportar 1500 kg de tensão),formando superfícies independentes nas camadas superior e inferior das lâminas para suportar a forte força centrífuga quando o ventilador estiver a funcionar a velocidade máxima.
Estrutura de amortecimento patenteada: Componentes de ventilador eficientes
1.Borracha absorvente de choques
Com uma coordenação de alta precisão com a câmara tampão da lâmina, absorve eficientemente a tensão e a vibração do fluxo de ar da lâmina, reduz a carga do motor e prolonga a vida útil.
2.1 ° Micro para cima
Existe um limite de ângulo preciso na câmara tampão, e a alça da lâmina é ligada à câmara tampão para formar um movimento ascendente de 1 micro °,eliminando eficazmente a força reversa gerada durante a operação do ventilador e formando um fluxo de ar cônico, não existindo vazios no centro e aumentando a cobertura.

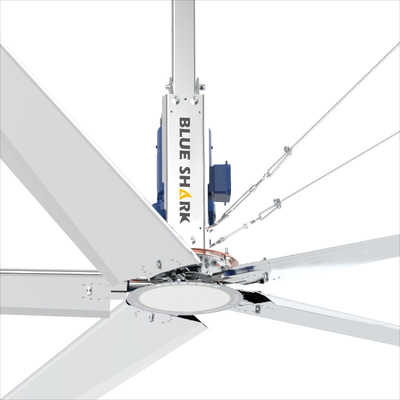

Patenteado Hub Integrado:o núcleo da segurança dos ventiladores
Hub integrado de patentes
Por interligação das placas de pressão superior e inferior com os degraus côncavos e convexos da alça da lâmina, a alça da lâmina é integrada com o moinho/motor,e a estrutura global é utilizada para suportar a força centrífuga durante o funcionamento do ventilador, sem qualquer tensão em todos os elementos de fixação.
Patente de mancha interna do eixo do cone
Um kit de cone interno patenteado é instalado no centro do hub, formando um auto-bloqueio estrutural com a saída do motor do rotor interno,que naturalmente se expande e se aperta sob a ação da gravidade, assegurando uma ligação fiável entre o eixo global e o motor.
Estrutura anti-queda de segurança
Anel anti-caída e motor do rotor interno: conectar 5 alças da lâmina com o anel anti-caída através de parafusos,e formar uma mangueira pendurada com o chassi do quadro para evitar a queda devido ao descolamento do eixo da roda ou à quebra do eixo;
Anel anti queda e motor do rotor externo
O anel anti-caída forma um colar com a flange do motor, garantindo uma fixação eficaz em caso de quebra do eixo do motor e garantindo uma operação segura.
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Princípios
- Não.
1. Gestão inteligente
1 Controle e gestão centralizados de todos os ventiladores na mesma oficina/área, um único terminal de controlo pode gerir e controlar até 48 ventiladores.
2 A velocidade pode ser regulada formalmente, o ventilador pode ser ligado e desligado em intervalos regulares para evitar operações repetidas pelo pessoal e reduzir os danos ao equipamento.
3 Comunicação sem fios, evitando cablagem complicada e de longa distância, controlo remoto por APP de telemóvel.
2Operação Supervisão
Monitorização em tempo real dos dados operacionais durante 7*24 horas.
2 Monitorização em tempo real, monitorização do estado de funcionamento a qualquer momento e em qualquer lugar.
3 Alarme em tempo real para detecção de anomalias, diagnóstico preciso das causas de avaria e geração de códigos de avaria, transmissão em tempo real
3- Serviço de vendas a distância
Receber alarmes de falha de equipamento em tempo real, gerar rapidamente planos de manutenção com base em dados de diagnóstico, melhorar a colaboração
Eficiência com os utilizadores, resolução rápida dos problemas no local, prestação de um melhor serviço aos utilizadores.
Grandes ventiladores industriais de teto · Estante de armazenamento de armazém · Feito na China
Perguntas frequentes
- Não.
| 1 | É uma empresa comercial ou fabricante? Somos uma fábrica.Nós somos.especializado na fabricação de ventiladores de teto industriais HVLS para ventilação de arrefecimento de grandes espaços |
| 2 | Qual é a principal aplicação do ventilador HVLS? Adequado para grandes espaços, como fazenda, logística, armazém, ginásio, supermercado, igreja, shopping, escola, parque industrial e assim por diante. |
| 3 | Quanto tempo tem para entregar? Depende da quantidade, normalmente 3 a 10 dias úteis. |
| 4 | Qual é o seu MOQ? O nosso MOQ é 1 conjunto, seja qual for a sua exigência - grande ou pequena - estamos preparados para colocar a nossa experiência a trabalhar para si |
| 5 | Aceita OEM? Sim, mas preciso de cumprir o MOQ. |
| 6 | Por que eu deveria escolher os fãs azuis do Shark em vez de outras marcas? Os nossos ventiladores, o design único da lâmina, mais leve em peso, a ligação Mortise e Tenon, muito mais segura. |
